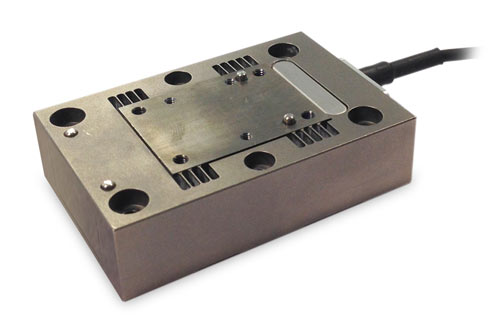

NPS-X-28C
高速超精密奈米級定位平台,適用於磁頭與硬碟測試
產品介紹
INTRODUCTION >> NPS-X-28C
NPS-X-28C 高速超精密奈米級定位平台,最初開發用於磁頭(MR Head)與硬碟驅動測試(Disk Drive Testing),確保高可靠性與高吞吐量。
該平台具備極小尺寸與毫秒級響應速度,特別適合高精度需求的應用。其低移動質量與高剛性相結合,可實現超高頻寬的動態表現。
內建電容式感測器(Capacitive Sensor),提供次奈米級(Sub-Nanometer)的位移測量,並可進行超過28微米(28μm)的閉迴路精確控制。精密的彈性導引設計(Flexure Guidance)確保極高的運動純度,有效降低寄生運動。
搭配Queensgate 數位閉迴路控制器(Digital Closed-Loop Controllers),NPS-X-28C 可達成毫秒級響應與穩定時間,確保極致精準與穩定的運作表現。
推薦控制器: NPC-D-5200 或 NPC-D-6330 系列控制器,專為 Queensgate 奈米級精密機構設計,採用先進 DSP 技術,整合壓電驅動放大器、電容式位置感測電路與伺服控制能力。透過 PID(比例-積分-微分)回饋控制可顯著縮短穩定時間並降低機械共振影響。其虛擬前面板軟體讓使用者能靈活調整所有操作參數,包括 PID 迴路設置。
Prior電動台系列產品可提供最長五年的原廠保固 (請來電洽詢)
產品特色
FEATURES >> NPS-X-28C- 大於28μm行程,具有亞奈米級解析度
- 第一共振頻率超過 4.5kHz
- 頻寬高達 2kHz
- 原位掃描與步進響應優化
- 堅固耐用,適用於生產測試
- 即插即用功能,降低停機時間
應用領域
APPLICATIONS >> NPS-X-28C
-
MR磁頭和磁碟機測試
-
干涉測量法
-
計量學
-
原子力顯微鏡(AFM)Z軸
產品規格
SPECIFICATIONS >> Prior NPS-X-28C
Model | NPS-X-28C |
---|---|
Axis | X ( Or Z) |
Range | 28 µm |
Position noise | 0.7 nm |
Repeatability | |
Linearity | 0.005% |
Step Settle | <2 ms |
Material | Titanium |
Size (L x W x H) | 62mm x 42mm x 15.5mm |
