ProScan HT1111LC 硬度機專用電動平台
Suitable For Most Major Brand Hardness Testing Microscopes
產品介紹

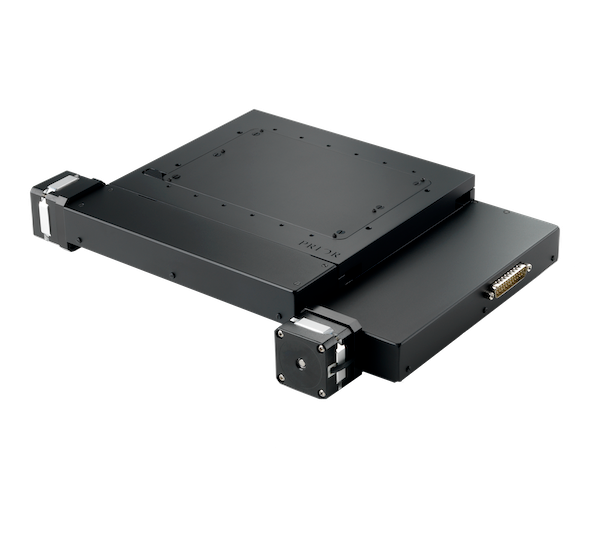

INTRODUCTION >> PRIOR HT1111LC
HT1111LC 工業硬度測試 XY 平台能夠承受高達100公斤的點載荷,且不會影響其定位性能。
這種高載重能力使其非常適合其他重型工業應用或作為顯微鏡平移平台。它是HT11 系列重型平台的基礎,專為工業影像設計。
HT1111LC採用Prior公司專利的智慧掃描技術(IST),在挑戰性載荷條件下優化平台的精度和線性。
Prior電動台系列產品可提供最長五年的原廠保固 (請來電洽詢)
產品特色
FEATURES >> PRIOR HT1111LC- 支持最高100公斤的質量或點載荷。
- 智慧掃描技術™(美國專利 7,330,307)。
- 提供完整的 DLL/SDK,可與OEM軟體進行集成。
- 堅固、抗刮擦塗層。
- 適用於大多數主要品牌的硬度測試顯微鏡
產品規格
SPECIFICATIONS >> PRIOR HT1111LC零件編號 Part Number |
HT1111LC |
---|---|
移動行程 Travel Range |
108 mm x 108 mm |
單向重覆性精度 Unidirectional Repeatability |
< 0.6 μm |
雙向重覆性精度 Bidirectional Repeatability |
< 2.5 μm |
線性精度 Metric Accuracy |
< 0.16 μm/mm |
全行程線性精度 Full Travel Metric Accuracy |
<16.0 μm |
解析度 Resolution |
0.02 µm |
垂直度 Squareness |
< 40 arcsec |
最大移動速度 Maximum Velocity |
30 mm/s |
最大荷重 Maximum Load |
100 kg |
編碼器 Encoders |
N/A |
馬達類別 Motor Type |
400 step |
螺距 Screw Pitch |
2 mm |
重量 Weight |
5 kg |
- 規格如上表所示,詳細資訊請參閱規格說明書

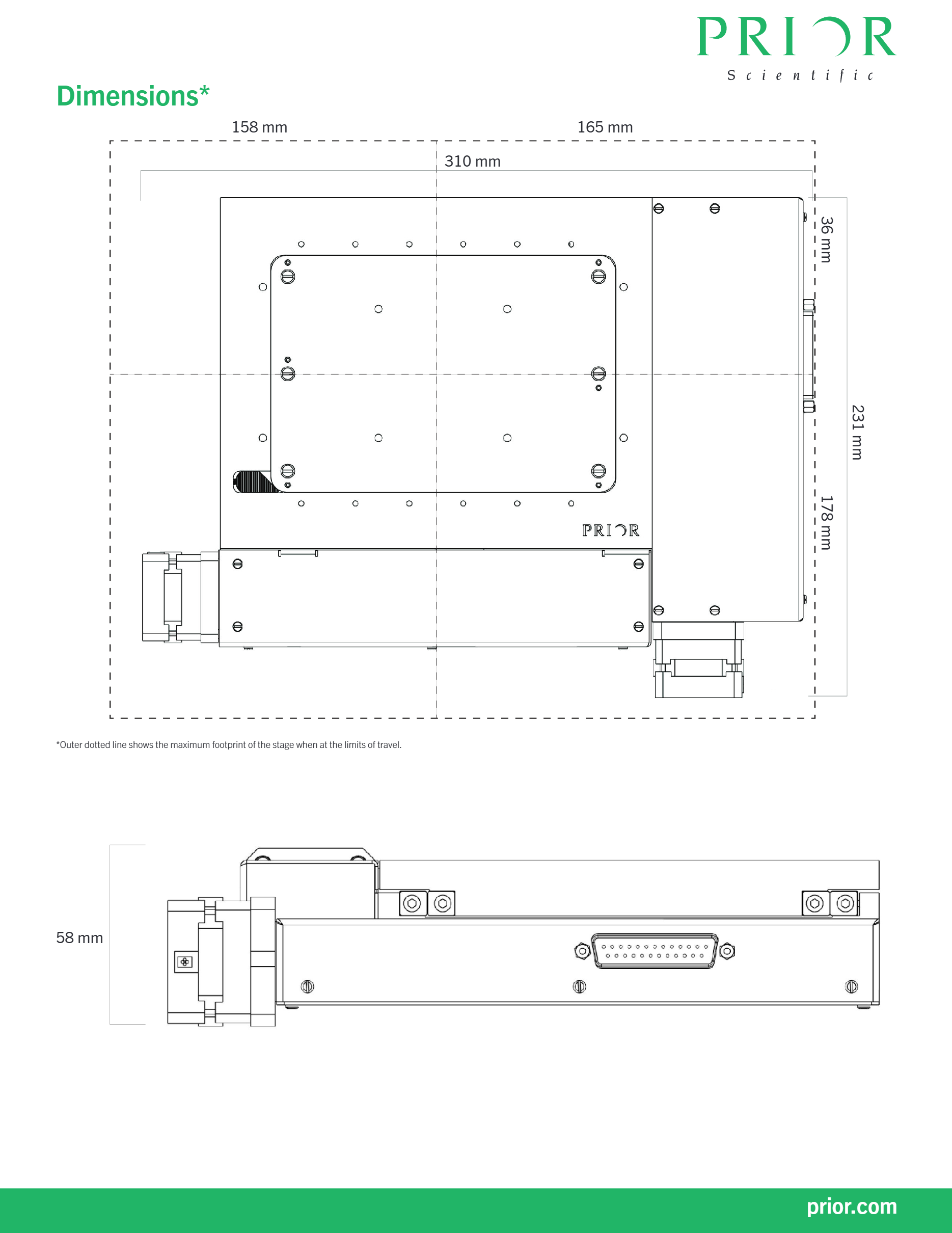

產品尺寸
DIMENSIONS >> PRIOR HT1111LC
