HD-Pro.net 微小硬度影像量測軟體

Vickers & Knoop Hardness Image Measurement Software



產品應用簡介

微小硬度影像量測系統的最佳選擇!!

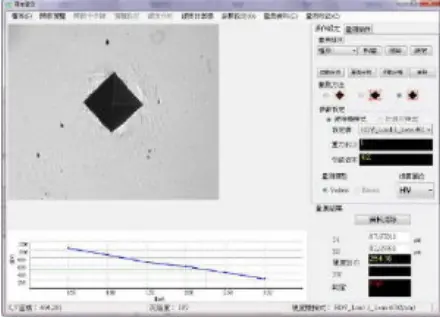

HD-Pro.Net微小硬度量測軟體,依據ASTM E384定義設計,整合維克氏(Vickers)和努氏(Knoop)硬度量測機台,可將硬度機所打出來的硬度壓痕透過數位相機擷取到電腦中,系統會自動分析硬度壓痕,並進一步判定滲碳層位置。

本系統提供多種量測方式,包含自動量測與手動量測,操作者可因應實際狀況進行選擇。量測結果可套表轉換不同硬度值,如HV、HK、HRC、HS等數據。量測結果可匯出至Excel,也可套用到制式化的報表。

HD-Pro.Net微小硬度量測軟體,採用最新的.Net開發環境,完全支援最新的Windows作業系統,安裝便利、操作簡易,使用者只要花極少的時間,便可以快速上手操作。

HD-Pro.net 微小硬度量測軟體

軟體功能

硬度 自動分析 / 手動分析 樣式

本系統提供自動與手動分析兩種模式,操作者可因應實際狀況進行選擇,如果壓痕影像品質較佳,可選擇自動化分析,可大幅度提昇量測效率與準確性;當壓痕影像品質不佳時或雜質較多時,可選擇手動分析,避免系統誤判的機會。

多種量測方法

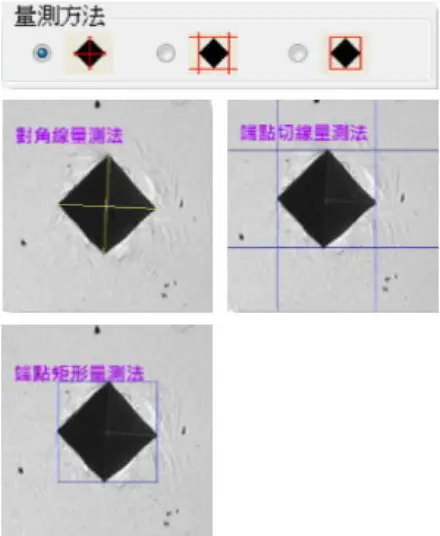

量測模式可選擇對角線量測、端點切線量測與矩形量測三種模式。

端點切線量測與端點矩形量測提供微調功能,操作者可手動調整量測線段位置,量測結果會同步更新硬度值與硬化曲線圖。

HD-Pro.net 微小硬度量測軟體量測方法

自動判定量測條件

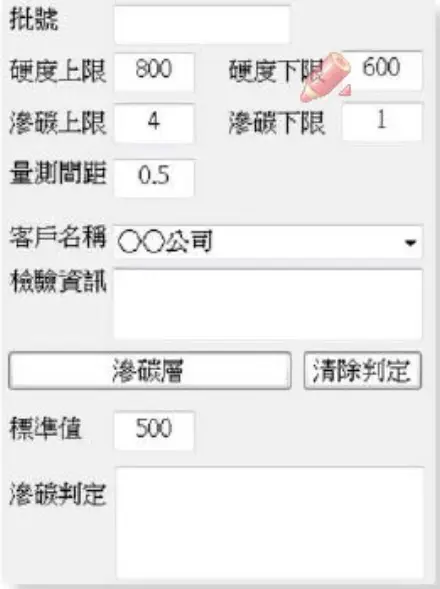

可自訂多種量測條件,如硬度值上下限、滲碳層上下限、量測間距與客戶基本資料等等。

系統會根據操作者條件設定,自動判定量測結果是否符合條件。

HD-Pro.net 微小硬度量測軟體自動判定量測條件

硬化層深度計算 (滲碳層 / 脫碳層)

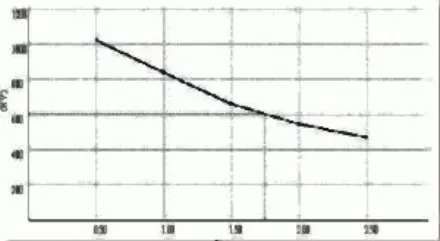

提供硬化層計算功能,操作者可設定基材的硬度值,系統會將每次量測的硬度值記錄下來,並自動計算脫/滲碳層位置,曲線圖會即時顯式計算結果。

最多可同時計算三組脫/滲碳層,係統會根據不同組別,分別記錄與計算數值,量測參數可以設定硬度量測間距與脫/滲碳層硬度值。

HD-Pro.net 微小硬度量測軟體硬化層深度計算

硬度計算機

硬度計算機提供多種硬度單位轉換計算,可即時將HV值轉換成其他硬度值單位,如HRC、HV、HS等數值。

操作者可選擇由公式轉換取得HRC硬度值,或是以套表方式取得軟表(軟材料)或硬表(硬材料)所對應的硬度值。

HD-Pro.net 微小硬度量測軟體硬度單位換算

比例尺套用

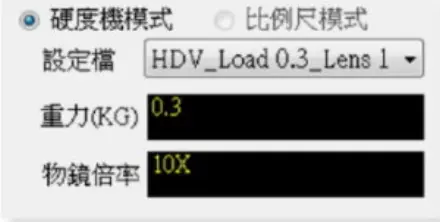

提供兩種模式比例尺建立,可選擇硬度機模式利用標準片進行硬度校正,也可採用比例尺模式,利用微米尺校正。

本系統可內建多組比例尺,操作者可因應實際使用物鏡倍率,選擇適當的比例尺。校正檔可記錄物鏡倍率與壓痕重力。

HD-Pro.net 微小硬度量測軟體比例尺套用

資料匯出與報表製作

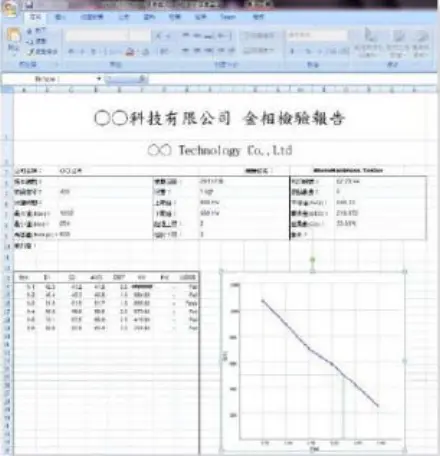

系統會自動將量測數據完成統計分析,並可將量測資料與量測曲線圖匯出至Excel。

除了可匯出HV硬度之外,尚可選擇匯出任意三組硬度單位轉換值。

透過組態設定可建立多組客製化報表,操作者可直接在系統選取欲使用的制式化報表,直接匯出量測資料。

量測數據也可以選擇匯出至Excel、文字檔或剪貼簿,方便操作者進行資料編輯。

HD-Pro.net 微小硬度量測軟體Excel套表匯出

支援多種影像裝置

可搭配多種影像擷取裝置,包含:

  1. Full HD 高畫質 / 高清影像擷取卡

    TS-Pro HD 影像擷取卡 為PCI-E傳輸界面,可保證影像傳輸品質與清晰的畫質,可快速且即時的監控影像,並可預設影像存檔路徑,方便操作者大量的拍照工作,建議搭配高畫質 TS-HD 1080P-M 高清相位相機 ,提供 SDI / HDMI / CVBS 等影像輸出介面,影像解析為 1920x1080 pixels,每秒傳輸速度30 FPS,並具有智慧雜訊抑制與低照度感度提升等優點,特別適用於顯微影像檢測等應用。

    TS-Pro HD 高清數位影像擷取卡

  2. 類比式影像擷取卡

    TS-Lite影像擷取卡為專業級類比影像訊號擷取卡,PCI-E介面規格,支援NTSC及PAL訊號的類比式CCD,適用於一般工業或金像材料的快速檢測需求。



  3. 高解析度USB數位相機

    搭配 MD50-T 五百萬畫素高解析度數位相機,透過USB3.0傳輸介面,能夠同時滿足極佳的影像畫質與即時的影像檢測需求。
    MD50-T 顯微鏡數位相機註:MD50-T附贈顯微鏡專用微米尺USB3.0擴充介面卡

    MD50-T 產品規格:
    Pixels   2592H * 1944V
    Pixels Depth   8/10/12 bit
    Sensitivity   1.76V / Lux-sec (550nm)
    Shutter   Electronic Shutter
    Exposure Time   0.036-300 ms
    OS   XP(32bit), Win7(32/64bit), Win8(32bit)
    Data Interface   USB3.0 , 5Gbps (640M/S)

  4. 其它廠牌高畫質數位相機

    本系統亦支援多種廠牌與DirectShow驅動相容的USB數位相機,如:

     - Sentech USB CCD Series
     - Image Source USB CCD Series

    若有相關CCD搭配需求,歡迎來電洽詢!

如果您對微小硬度影像量測軟體有興趣,歡迎隨時來電洽詢,我們有專業的技術團隊可以提供您滿意的軟體客製化服務。
